01.引言

　　氮化鋁(AlN)陶瓷是近年來電子工業中一種十分熱門的材料，氮化鋁(AlN)的晶格結構是由鋁原子和氮原子交替排列形成的，這種共價鍵的結構使得氮化鋁具有優異的熱電性能、導熱性能和機械性能，適用于各種高溫、高頻和高功率應用。近些年來氮化鋁陶瓷基板因其優異的熱電性能被廣泛應用于航空電子領域。

　　氮化鋁陶瓷在綜合性能上表現出更加優異的特點，具有以下顯著優勢：高導熱率(比氧化鋁陶瓷高5-10倍)、出色的電絕緣性能、與硅的熱膨脹系數相近、較高的機械強度、優異的熱穩定性和無毒等一系列優良特性。此外，在極端溫度環境下，氮化鋁陶瓷表現出的抗熱沖擊性能，適用于各種惡劣的高溫工作環境，并且與氧化鈹陶瓷相比，氮化鋁粉體不具有毒性。因此氮化鋁陶瓷被視為新一代大功率電子器件封裝的理想材料[1-3]，并有逐步取代劇毒氧化鈹陶瓷和低性能氧化鋁陶瓷的強勁趨勢[1]。

　　AlN合成始于1862年，當時曾作為一種固氮劑使用，20世紀50年代出現了AlN陶瓷材料，70年代中后期，制備出致密的AlN陶瓷，90年代初，出現了高質量的AlN封裝基片[4-5]。

　　為了封裝結構的密封，元器件搭載及輸入、輸出端子的連接等目的，AlN陶瓷基板表面及內部均需金屬化，AlN陶瓷的金屬化也是AlN陶瓷應用研究的一項重要課題。

　　02.常見金屬化工藝及研究進展

　　目前已經開發出的AlN陶瓷金屬化方法主要有：薄膜金屬化(如Ti/Pt/Au)、厚膜金屬化(低溫金屬化、高溫金屬化)、化學鍍金屬化(如Ni)、直接覆銅法(DBC)等[1]。

　　2.1 薄膜金屬化[6]

　　薄膜金屬化是利用真空蒸鍍、濺射法等氣相沉積方法將金屬材料氣化并附著在陶瓷表面形成一層金屬薄膜，再經過掩膜、刻蝕等流程形成金屬化電路圖案的工藝。

　　理論上，該工藝可以通過蒸鍍或濺射的方式在各種材料的基板上形成微米級的均勻金屬薄膜。但由于陶瓷與金屬銅之間的熱膨脹系數存在較大差異，直接在氮化鋁陶瓷上覆銅會使金屬層與陶瓷層存在較大的應力，影響鍍層與陶瓷的粘結強度與基板的熱循環穩定性。因此，近年來多層沉積方法逐漸流行，第 一層一般是Ti層，第二層選擇Cu、Ag、Au等金屬，當位錯在單層中的滑移與相互作用由于較大的內應力轉移到另一層時，金屬層內的內應力也會得到釋放。

　　薄膜金屬化質量高，粘結強度大，鍍層均勻，圖形加工精細，但這種方法只能加工很薄的金屬層，并且制備工藝相對復雜，包括表面處理、金屬沉積和后續處理等多個步驟，需要嚴格控制工藝參數，導致生產制造成本較高，嚴重制約了其發展。

　　2.2 厚膜金屬化

　　厚膜金屬化法，是在陶瓷基板上通過絲網印刷形成封接用金屬層、導體(電路布線)及電阻等，經燒結形成釬焊金屬層、電路及引線接點等。厚膜漿料一般由粒度為1.5μm的金屬粉末，添加百分之幾的粘結劑，再加有機載體(包括有機溶劑、增稠劑和表面活性劑等)，經球磨混煉而成。厚膜金屬化的步驟一般包括：圖案設計和原圖、漿料的制備、絲網印刷、干燥與燒結[11-12]。

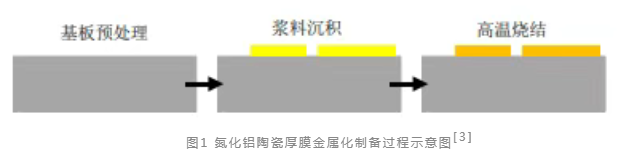

　　厚膜金屬化利用絲網印刷的原理如圖所示，首先，在氮化鋁陶瓷基片附著上封裝所需的金屬層或電阻等電子元件。緊接著，金屬層與電阻等電子元件經過高溫燒結加工粘結在陶瓷基片表面，實現了各部分的牢固連接。這種工藝在電子器件封裝和電路布線中具有廣泛的應用。導電漿料是影響厚膜金屬化質量的關鍵，其成分主要由金屬粉末(1~5μm)玻璃、粘結劑、有機載體球磨混合組成[9]。

　　厚膜金屬化方法適用的陶瓷種類眾多，工藝簡單[10]。受限于絲網尺寸以及導電漿料，難以加工60μm以下線寬的導線，金屬層電學性能與粘結性能較差，只適用于功率和尺寸要求較低的電子器件，氮化鋁厚膜金屬化所需的導電漿料仍然比較缺乏，市面上成熟的漿料配方并不適用，否則界面會出現起泡。

　　2.3 直接覆銅法(DBC)

　　直接覆銅法指通過熱壓或高溫壓合將銅箔直接鍵合在氮化鋁基板表面的金屬化技術。直接覆銅法技術首先由Sun和Burgess于1975年開發。該方法被應用于氧化鋁陶瓷的金屬化，隨著氮化鋁陶瓷的出現推廣，該工藝逐漸應用到氮化鋁陶瓷的金屬化。

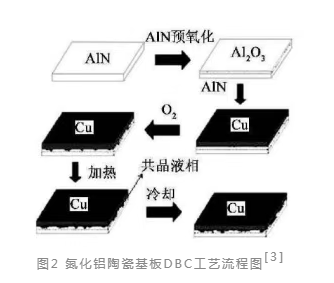

　　由于氮化鋁陶瓷的共價鍵較強，潤濕性較差，該工藝的關鍵步驟就是引入氧元素在氮化鋁表面形成Al2O3薄層，因此粘結強度與氧化溫度和氧化時間密切相關。氮化鋁陶瓷直接覆銅法基本步驟是將銅箔放在氮化鋁基片表面，并在界面增加適量的O元素，將樣品置于1070℃左右的惰性氣體環境進行中高溫熔煉如圖所示，在此過程中，銅箔的一側將形成一種Cu-O共晶熔體，使其能夠潤濕Cu與Al2O3陶瓷。隨后反應得到中間相(CuAlO2或CuAl2O4)從而實現陶瓷基板和銅箔的化學冶金結合[7-8]。

　　直接覆銅法制備的AlN陶瓷基板具備優異的絕緣性、高散熱速率和較高的硬度等優點，能夠承載較大電流，是主流的金屬化方法之一，廣泛應用于大功率LED封裝領域。但這種金屬化方法也存在一定的不足：需要通過高溫預氧化陶瓷基片和金屬層表面，基板的粘結強度與對氧化層的厚度比較敏感，可能會因過厚的氧化層與陶瓷基片間的熱膨脹差異而導致微裂紋的產生，粘結強度也會因氧化層厚度的降低而減少。該工藝對加工設備的要求和加工工藝較高，這將提高加工成本[3]。

　　2.4 直接鍍Cu金屬化法(DPC)[12-14]

　　DPC是在陶瓷表面注入種子層再通過電鍍使銅層達到一定厚度，種子層的注入是利用物理氣相沉積(磁控濺射與真空蒸鍍等)方法在陶瓷表面沉積一層金屬層。物理氣相沉積屬于低溫工藝(300℃以下)，完全避免了高溫對材料或結構的不利影響，也降低了制造工藝成本，但是此時制備的基板也有不足，例如，載流能力差，通常在幾至幾十安培。

　　金屬薄膜與陶瓷的結合力決定了陶瓷基板的實用性與可靠性，結合力則受到范德華力和化學鍵力等影響，其中，化學鍵力為主要因素。因此，選用鉻(Cr)、鈦(Ti)、鋁(Al)和銅(Cu)等一些活性較高、有一定擴散率的金屬作為過渡層可以達到較好的附著性能。從導電性能考慮，應選擇銅(Cu)、銀(Ag)和金(Au)等低電阻率的金屬;從焊接性能的要求來考慮，應使用鎳(Ni)和銅(Cu)等高溫穩定的金屬。

　　DPC有以下特點：工藝操作溫度低，一般在300℃以下，有效避免了高溫對材料的不利影響;電鍍沉積Cu層的厚度有限;鍍液對環境污染大;金屬層與陶瓷層的結合強度相對低，導致基板的可靠性較低。

　　2.5 氮化鋁激光活化

　　氮化鋁激光活化是指利用合適能量的激光的高溫分解氮化鋁陶瓷，從而在氮化鋁陶瓷基片表面析出鋁層的一種金屬化方法。激光活化后可經過鍍銅等增厚方法增加金屬層厚度。該方法可以直接在氮化鋁陶瓷表面畫出金屬線路，并且通過該方法直接加工出的金屬線路無需二次處理，所以在氮化鋁陶瓷基板的生產中得到了廣泛使用。

　　03.結語

　　AlN陶瓷的金屬化方法上面提到許多，包括薄膜金屬化、厚膜金屬化、化學鍍金屬化、直接覆銅法及激光金屬化等。每種金屬化方法都有其各自的優缺點，薄膜金屬化方法加工的金屬層質量較高、均勻性良好，但是該工藝受限于高成本的缺點難以大批量加工;厚膜金屬化工藝較為簡單適用于小批量生產，但是金屬層與氮化鋁陶瓷表面的粘合強度較低;直接覆銅法的金屬層導熱性能與機械強度較好，粘結強度較高、適用于大批量生產，但是加工條件較難控制[3];激光金屬化具有工藝步驟少、成本低、效率高、設備維護簡單等諸多優點，但是，激光金屬化也同樣面臨著許多問題，如：金屬化層表面生成團聚物并呈多孔性，金屬化層的附著性差和金屬厚度不均等[15]。

　　針對這些問題，許多學者進行了相關研究并提出了解決的辦法，如就激光金屬化的問題，選用不同種類的激光器，選用平頂光束來改善能量分布以及改變實驗的氣體氛圍，通過這些方法，激光金屬化的效果得到了明顯的改善[15]。因此，隨著研究的深入，AlN陶瓷金屬化的問題有望逐一得到解決，相關技術在生產實踐中的應用也會越來越廣泛。
